Actionneur chauffage électrique Zigbee FPS-4-1-00

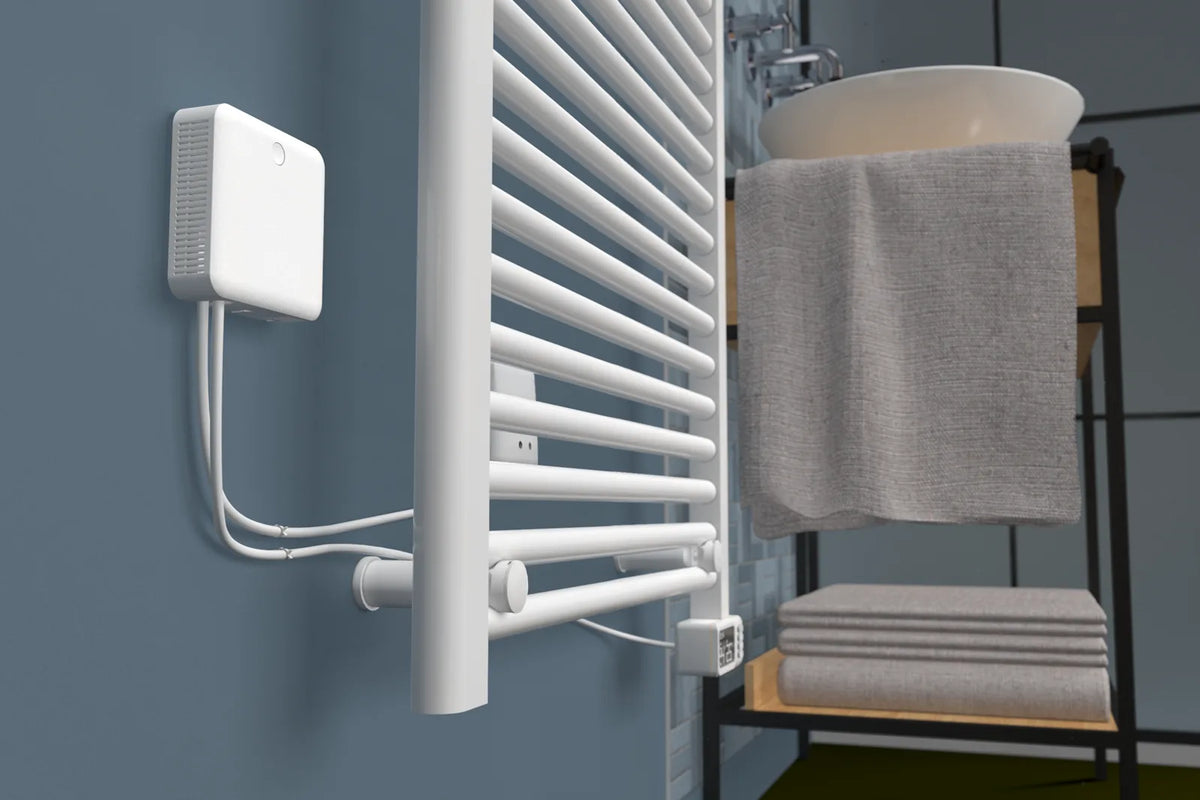

Radiateur à fil pilote, convecteur sans fil pilote, sèche-serviettes ou cumulus : l'actionneur FPS-4-1-00 se fixe au mur, juste à la sortie de câble de l'appareil, et le relie à votre passerelle Zigbee ou à votre GTB. Il mesure au passage la consommation et la température de la pièce.

Le problème : un chauffage électrique qui échappe à votre domotique

Dans beaucoup de logements et de petits bâtiments tertiaires, les radiateurs électriques se règlent encore un par un, directement sur l'appareil. Impossible de les programmer finement, de les couper quand une fenêtre s'ouvre ou de savoir ce qu'ils consomment réellement. Et quand un module existe, il faut souvent l'encastrer derrière le radiateur ou passer par le tableau électrique.

L'Actionneur Chauffage Électrique Zigbee NodOn prend le problème à l'endroit où arrive le câble de l'appareil : il se fixe au mur, se raccorde en quelques minutes et rend le radiateur pilotable depuis votre installation domotique.

Le FPS-4-1-00 : un actionneur tout-en-un pour le chauffage électrique

Dans un boîtier mural de 90 × 90 × 32 mm, l'actionneur réunit une interface fil pilote 6 ordres, un relais ON/OFF 16 A, une mesure de consommation et un capteur de température. Il communique en Zigbee 3.0 avec votre passerelle ou votre GTB.

🔥 Fil pilote 6 ordres Confort, Confort -1 °C, Confort -2 °C, Eco, Hors-gel et Arrêt, pour tout radiateur ou sèche-serviettes électrique équipé du fil pilote	🔌 Relais ON/OFF 16 A Jusqu'à 3680 W pour commuter un radiateur sans fil pilote, un cumulus ou un autre appareil électrique
📊 Mesure de consommation Puissance instantanée et énergie cumulée de l'appareil raccordé, de 0 à 3680 W (±5 %, résolution 1 W)	🌡️ Capteur de température Une sonde relève la température ambiante (0 à 60 °C) et la remonte dans votre passerelle

Point clé : l'actionneur se pose au mur, au plus près de l'appareil, au niveau de sa sortie de câble. Pas besoin d'intervenir dans le tableau électrique ni d'encastrer un module derrière le radiateur, et sa position rapprochée lui assure un meilleur signal Zigbee (jusqu'à 40 m en intérieur).

Installation : avec ou sans fil pilote

Le bornier de l'actionneur comporte trois bornes : N (neutre), L (phase) et FP (fil pilote). Un câble souple de 1 m (2 × 1,5 mm²) est fourni pour l'alimentation. Selon l'appareil à piloter, deux raccordements sont possibles :

Option 1

Radiateur à fil pilote

Raccordez la phase, le neutre et le fil pilote du radiateur ou du sèche-serviettes aux bornes L, N et FP. L'appareil est alors piloté par les 6 ordres du fil pilote, tout en profitant de la mesure de consommation.

Option 2

Radiateur sans fil pilote, cumulus…

Raccordez uniquement la phase et le neutre aux bornes L et N, sans rien brancher sur la borne FP. L'appareil est commandé en ON/OFF par le relais intégré, jusqu'à 16 A.

⚠️ Sécurité électrique : coupez l'alimentation au tableau électrique avant toute intervention et ne branchez pas la terre sur le bornier de l'actionneur. Le produit est destiné à un usage en intérieur. Si vous n'êtes pas à l'aise avec les installations électriques, faites appel à un professionnel.

Configuration en 3 étapes

Pose et raccordement

Une fois l'alimentation coupée, desserrez la vis de maintien pour déclipser le capot, dévissez le passe-câble et fixez l'actionneur au mur (fixations non fournies). Raccordez les fils de l'appareil au bornier, passez le câble dans le passe-câble puis serrez-le, et remettez le capot en place avant de rétablir le courant.

Inclusion dans votre réseau Zigbee

À la mise sous tension, la LED clignote en orange : l'actionneur cherche un réseau Zigbee. Lancez la recherche d'appareils sur votre passerelle (Home Assistant, Jeedom, Zigbee2MQTT…). Une fois l'inclusion réussie, la LED passe au vert. Sans réseau trouvé au bout de 15 minutes, elle reste orange fixe : un appui bref sur le bouton relance la recherche. L'actionneur apparaît comme une prise connectée Zigbee (Device ID Smart Plug 0x0051).

Pilotage et automatisations

Depuis votre interface, vous choisissez le mode fil pilote ou l'état du relais, et vous suivez la puissance, l'énergie consommée et la température de la pièce. Sur l'actionneur lui-même, un appui bref fait défiler les modes fil pilote et un appui de plus de 3 secondes allume ou éteint le relais. À noter : le relais doit être activé pour piloter un radiateur en fil pilote.

Ce que vous pouvez automatiser

🕐 Programmation des modes Confort et Eco selon l'heure et le jour de la semaine	🚪 Passage en Hors-gel ou coupure du chauffage dès qu'une fenêtre est ouverte
👤 Régulation selon la présence ou l'absence dans la pièce	🚿 Pilotage d'un cumulus aux heures creuses ou selon le surplus solaire, avec suivi de sa consommation

Le produit

Le FPS-4-1-00 se fixe au mur à côté de l'appareil à piloter et communique directement avec votre passerelle Zigbee ou votre GTB.

Actionneur

FPS-4-1-00

Actionneur Chauffage Électrique Zigbee

Voir le produit →

Caractéristiques clés

Modes : ON/OFF + fil pilote 6 ordres

Relais : 16 A résistif (3680 W)

Mesure : 0 – 3680 W (±5 %)

Protocole : Zigbee 3.0, mise à jour OTA

Dimensions : 90 × 90 × 32 mm

Ressources

📄 Fiche produit

📖 Notice d'utilisation [FR / EN]

📊 Fiche technique [FR]

🔗 FPS-4-1-00 sur Zigbee2MQTT [EN]

Pilotez vos radiateurs électriques et sèche-serviettes en Zigbee avec l'actionneur FPS-4-1-00
