Compteur Zigbee SEM-4-3-20 : suivez la consommation de chaque phase de

Installation triphasée ou monophasée sur trois circuits indépendants : le SEM-4-3-20 mesure chaque phase avec précision grâce à ses pinces ouvrantes et remonte les données en temps réel dans votre passerelle Zigbee ou votre GTB.

Savoir ce que consomme chaque phase

Dans un tableau électrique classique, on connaît la consommation globale grâce au compteur du fournisseur d'énergie, et rarement davantage. Dès qu'une pompe à chaleur, une borne de recharge ou des panneaux solaires entrent en jeu, cette vue d'ensemble ne suffit plus : on ignore quelle phase est la plus chargée, comme ce qui est réellement injecté sur le réseau à un instant donné.

Le compteur d'énergie 3CT de NodOn se place dans le tableau et relève chaque phase séparément. Ses pinces s'ouvrent pour entourer les conducteurs, sans qu'il soit nécessaire de les déconnecter.

Le SEM-4-3-20 en bref

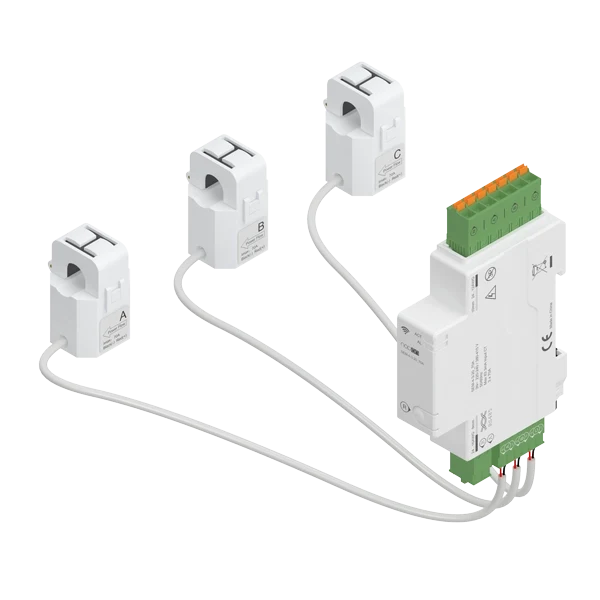

Le module occupe un seul emplacement DIN (18 mm) et s'accompagne de trois pinces ampéremétriques. Pour chaque phase, il relève la consommation ou la production avec une précision de 1 %, puis transmet les valeurs à une passerelle Zigbee ou à une GTB.

📊 Trois phases mesurées Courant, tension, puissance et énergie cumulée sont relevés phase par phase, à partir de 50 mA et jusqu'à la valeur maximale des pinces (70 A ou 120 A selon la référence)	🔄 Consommation et injection Le sens du flux est pris en compte, ce qui permet de suivre aussi la production d'une installation solaire
🎯 Classe 1,0 Précision de ±1 % selon la norme IEC 61557-12, pour des valeurs exploitables dans vos automatisations	📐 Pinces ouvrantes Elles se referment autour des conducteurs déjà en place, ce qui convient au neuf comme à la rénovation

Choisir entre 70 A et 120 A : le SEM-4-3-20 existe en deux références, SEM-4-3-20_70A et SEM-4-3-20_120A. Les pinces fournies et le calibrage du dispositif diffèrent de l'une à l'autre. Retenez la référence adaptée au courant maximal attendu sur les circuits à mesurer, et consultez la fiche technique correspondante pour le détail.

Raccordement dans le tableau

Le module se fixe sur rail DIN. Il lui faut une prise de tension par phase (plus le neutre) et un capteur de courant autour de chaque conducteur à mesurer. La notice prévoit deux montages :

Schéma A

Réseau triphasé 3P+N

Une pince par phase (A, B et C), et les entrées de tension LA, LB, LC et N reliées en aval du dispositif de protection. Le compteur fournit alors les valeurs de chaque phase de l'installation.

Schéma B

Trois circuits monophasés

Chaque pince est placée sur un circuit monophasé distinct, par exemple un chauffe-eau ou une borne de recharge, avec une seule référence de tension (L et N). Un seul module suit ainsi trois départs.

⚠️ Sécurité : l'installation et la mise en service sont réservées à une personne qualifiée. Coupez l'alimentation au disjoncteur général avant d'intervenir. Le neutre ne doit jamais être relié à une phase, au risque de détruire l'appareil. Si des contacteurs, variateurs de fréquence ou démarreurs moteur se trouvent sur les circuits, placez le compteur en amont.

Mise en service

Câblage

Une fois l'alimentation coupée, clipsez le module sur le rail DIN et raccordez les entrées de tension LA, LB, LC et N en aval de la protection. Refermez ensuite chaque pince autour du conducteur correspondant, flèche dans le sens du courant, en associant VA à IA, VB à IB et VC à IC. À la remise sous tension, la LED ne doit signaler aucune alarme.

Appairage Zigbee

Dans l'interface de votre passerelle (Home Assistant, Jeedom, Zigbee2MQTT ou autre), lancez l'ajout d'un appareil Zigbee. Sur le compteur, maintenez le bouton RESET enfoncé jusqu'à ce que la LED verte clignote deux fois par seconde. Une fois l'appairage terminé, elle reste allumée en continu.

3	Exploitation des données Pour chaque phase, vous retrouvez la puissance, l'énergie cumulée, le courant et la tension. Ces valeurs peuvent alimenter un tableau de bord, des alertes ou des automatisations. Le SEM-4-3-20 dispose également d'une interface Modbus.

Exemples d'utilisation

☀️ Comparer l'énergie soutirée au réseau et le surplus injecté par une installation photovoltaïque	🏢 Répartir les consommations entre plusieurs zones d'un bâtiment partagé, comme un espace de coworking ou un immeuble
🚗 Adapter la puissance de recharge d'un véhicule électrique au surplus solaire disponible	🔔 Déclencher un délestage ou une alerte en cas de surconsommation

La référence

Le SEM-4-3-20 s'installe seul dans le tableau, en monophasé comme en triphasé, et dialogue avec une passerelle Zigbee ou une GTB. Il est proposé en 70 A et en 120 A.

Compteur

SEM-4-3-20_70A / SEM-4-3-20_120A

Compteur d'énergie 3CT Zigbee

Voir le produit →

Caractéristiques clés

Mesure : 50 mA à 70 A ou 120 A par phase

Précision : ±1 % (classe 1,0)

Alimentation : 220-240 VAC / 380-415 VAC, 50/60 Hz

Protocole : Zigbee 3.0, mise à jour OTA

Dimensions : 113,7 mm (H) x 18 mm (L) x 65,9 mm (P)

Ressources

📄 Fiche produit

📖 Notice d'utilisation [FR / EN]

📊 Fiche technique [FR]

🔗 SEM-4-3-20 sur Zigbee2MQTT [EN]
