El primer artículo de la serie sentó las bases de un EMS residencial de código abierto con Home Assistant y los productos Zigbee NodOn. El segundo artículo mostraba cómo medir con precisión los flujos de energía con el SEM-4-1-00. El tercer artículo explicaba cómo aprovechar estos datos para optimizar el autoconsumo fotovoltaico.
Este cuarto y último artículo entra en materia: ¿cómo controlar un calentador de agua con el SIN-4-1-21 para transformar directamente el excedente solar en agua caliente? Pascal Stephany comparte su experiencia.
La serie completa:
- Construir un EMS residencial con Home Assistant y los productos Zigbee de NodOn
- Medir los flujos de energía con el SEM-4-1-00: el primer paso hacia una casa más eficiente
- Optimizar el autoconsumo fotovoltaico con Home Assistant y las soluciones Zigbee de NodOn
- Controlar un calentador de agua con el SIN-4-1-21: transformar el excedente solar en agua caliente

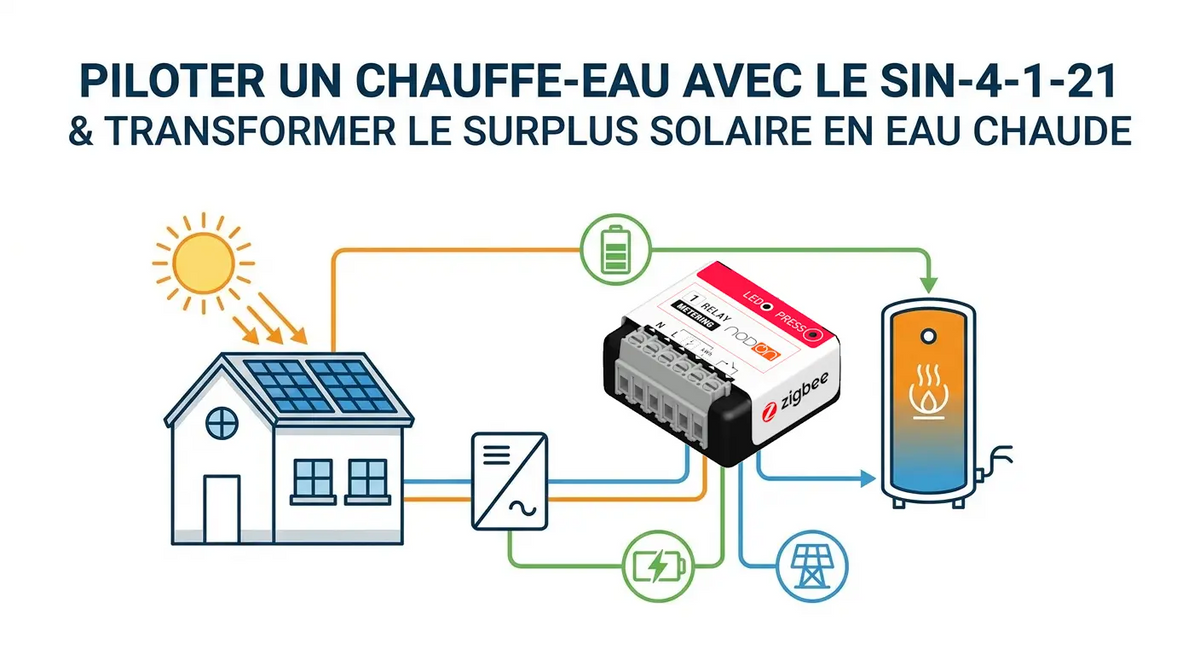

Controlar un calentador de agua con el SIN-4-1-21: transformar el excedente solar en agua caliente
Artículo 4/4 de la serie «El EMS residencial por Pascal Stephany»
¿Y si su calentador de agua se convirtiera en su primera batería energética?
Cuando se instalan paneles fotovoltaicos, parte de la electricidad producida suele inyectarse a la red por falta de consumo inmediato. Sin embargo, esta energía puede aprovecharse de otra manera.
Una de las soluciones más sencillas y rentables consiste en utilizar el excedente fotovoltaico para producir agua caliente sanitaria. Gracias a Home Assistant y al SIN-4-1-21 de NodOn, es posible automatizar esta gestión y aumentar significativamente la tasa de autoconsumo.
El calentador de agua: una batería térmica a menudo subestimada
A diferencia de una batería eléctrica, un termo acumula la energía en forma de calor. Cada kilovatio-hora utilizado para calentar el agua es un kilovatio-hora que no tendrá que comprarse más adelante a la red.
Incluso antes de invertir en un sistema de almacenamiento, optimizar el funcionamiento del calentador de agua es uno de los mejores recursos para rentabilizar la producción fotovoltaica.
Un control inteligente con el SIN-4-1-21
El SIN-4-1-21 es un módulo Zigbee multifunción que combina control y medición del consumo. Instalado en la alimentación del calentador de agua o en su circuito de mando, permite a Home Assistant:
- controlar automáticamente el funcionamiento del depósito (3.000 W máx.);
- medir la potencia consumida;
- registrar la energía utilizada;
- integrar estos datos en los paneles de control energéticos.
El módulo se convierte así en un actor clave de la estrategia energética del hogar.
La inteligencia proviene de Home Assistant
En mi instalación, el calentador de agua nunca se controla con una simple programación horaria. Home Assistant analiza constantemente varios datos de medición (SEM-4-1-00):
- la potencia fotovoltaica producida;
- el consumo instantáneo del hogar;
- la potencia inyectada a la red;
- el estado de carga de las baterías;
- los demás equipos prioritarios.
Cuando se dan las condiciones, el sistema decide automáticamente autorizar el calentamiento del agua. A la inversa, si el excedente desaparece o arranca un equipo prioritario, el calentador puede detenerse para preservar el equilibrio energético del hogar.
Una lógica de optimización evolutiva
La ventaja de una solución abierta como Home Assistant es poder adaptar las reglas según las necesidades. Algunos ejemplos de escenarios:
- calentar solo cuando el excedente supere una determinada potencia;
- suspender el calentamiento si una batería está en proceso de carga;
- evitar cualquier funcionamiento durante las horas de mayor consumo;
- volver a conectar automáticamente el calentador si el agua no ha alcanzado su temperatura mínima al final del día.
Cada instalación puede definir así su propia estrategia de autoconsumo.
Medir para optimizar
El seguimiento del consumo es tan importante como el control. Gracias a las mediciones aportadas por el SIN-4-1-21 y los contadores de energía SEM-4-1-00 de la instalación, es posible visualizar:
- la potencia instantánea del calentador de agua;
- la energía consumida cada día;
- la parte cubierta por la producción fotovoltaica;
- el impacto en el autoconsumo global.
Estos indicadores permiten ajustar progresivamente las automatizaciones para sacar el máximo partido de cada día soleado.
Una integración natural en Home Assistant
El SIN-4-1-21 se comunica por Zigbee y se integra fácilmente en Home Assistant mediante Zigbee2MQTT o ZHA. Se convierte entonces en un elemento adicional de un sistema de gestión energética capaz de dialogar con:
- los contadores de energía;
- las baterías domésticas;
- los inversores fotovoltaicos;
- los puntos de recarga;
- los demás equipos conectados.
Este enfoque abierto ofrece una gran libertad para hacer evolucionar la instalación con el tiempo.
Mi experiencia
En mi instalación, el calentador de agua se considera una batería térmica virtual. Asociado a Home Assistant y al SIN-4-1-21, absorbe parte del excedente fotovoltaico antes incluso de que sea inyectado a la red.
Esta estrategia no solo permite mejorar la tasa de autoconsumo, sino también reducir la exigencia de las baterías eléctricas cuando la producción solar es abundante.
En mi hogar de 2 personas, el calentador de agua es un depósito de 150 L y su resistencia consume aproximadamente 1.600 W. Su consumo de energía es de más o menos 2,5 kWh/día, es decir, 2 h de enrutamiento prioritario cuando mi excedente supera los 1.500 W.
En invierno o cuando las condiciones no garantizan un excedente fotovoltaico suficiente, el calentador pasa a funcionamiento forzado en el período de Valle. Esta estrategia me permite asegurar agua caliente a más de 55 °C durante todo el año.
En definitiva, el agua caliente producida durante el día se convierte en energía almacenada… que se utilizará varias horas después, sin haber consumido un solo vatio de la red.
Para recordar
✔ El calentador de agua es una batería térmica que almacena la energía solar en forma de calor, sin inversión adicional.
✔ El SIN-4-1-21 permite controlar y medir simultáneamente el consumo del calentador de agua.
✔ Home Assistant analiza la producción fotovoltaica en tiempo real para decidir automáticamente cuándo calentar el agua.
✔ La lógica de automatización es totalmente personalizable según las necesidades de cada instalación.
✔ Cada kWh utilizado para calentar el agua es un kWh que no se comprará a la red.
✔ El conjunto se apoya en un ecosistema Zigbee abierto, interoperable y escalable.
Productos utilizados
- SIN-4-1-21 – Módulo multifunción con medición de consumo Zigbee
- SEM-4-1-00 – Medidor de energía inteligente Zigbee
eHome Labs
Apasionado de la domótica desde hace más de 20 años, hago evolucionar mi instalación al ritmo de mis experimentos y de las nuevas tecnologías. Cada automatización se prueba en condiciones reales antes de adoptarse en el día a día, convirtiendo esta instalación en un verdadero laboratorio a escala real.
Este enfoque me permite afinar permanentemente la estrategia energética del hogar y aprovechar al máximo las posibilidades que ofrecen Home Assistant y las soluciones Zigbee NodOn.
