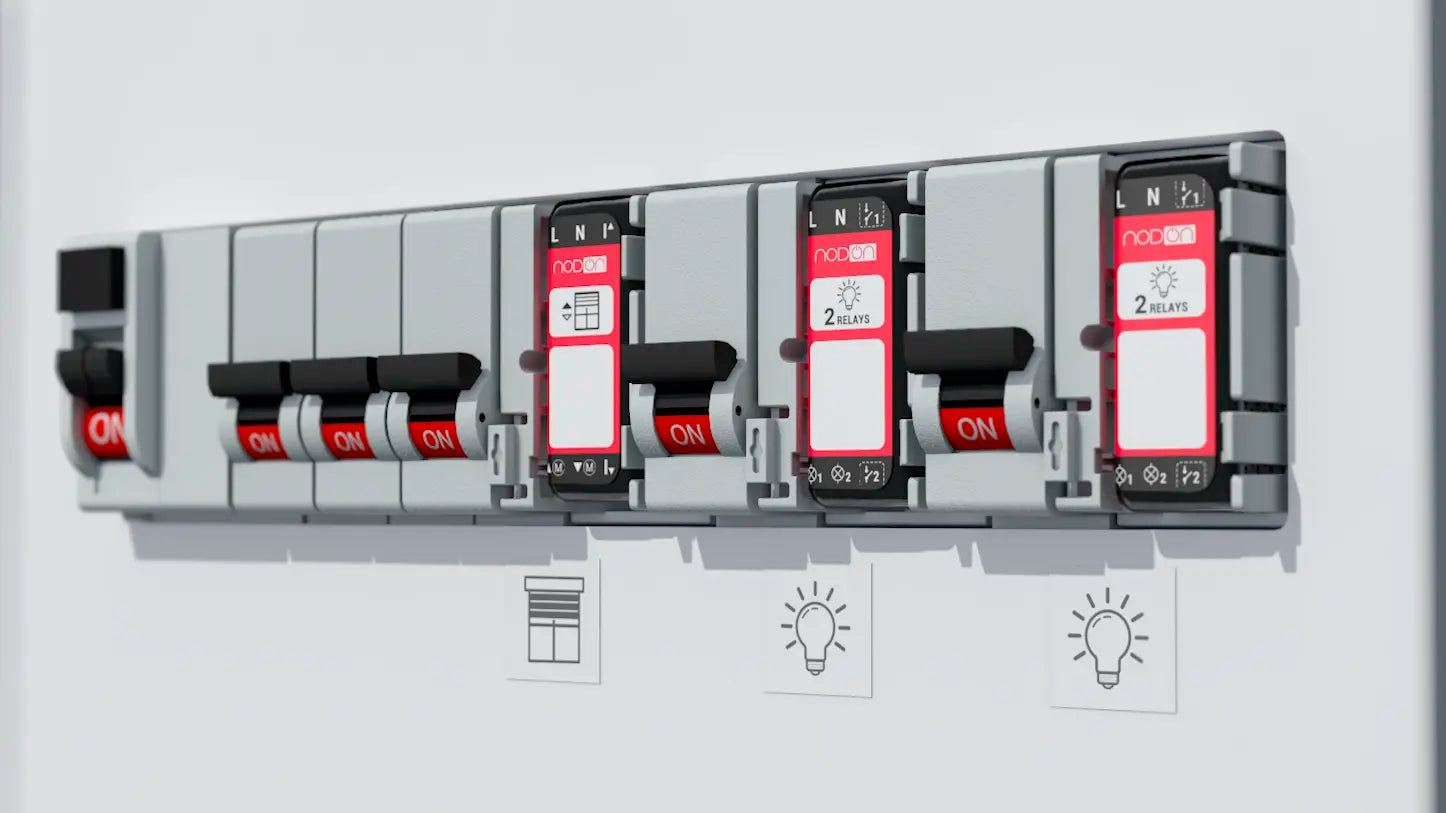

Vous les attendiez pour sécuriser et professionnaliser vos installations dans le tableau électrique : la nouvelle génération de nos boîtiers Rail DIN (DRB) est arrivée !
Après plus de 5 ans de bons et loyaux services, notre référence unique DRB-2-2-00 (V2) tire sa révérence. Elle est remplacée non pas par un, mais par deux nouveaux modèles V3 : une version "Standard" et une version "Puissance".
Pourquoi ce changement ? Quelles sont les différences ? Et surtout, comment adapter vos câblages ? Nous vous expliquons tout dans cet article.
Pourquoi une nouvelle gamme DRB V3 ?
Le monde du bâtiment connecté évolue, et nos modules aussi. Nos derniers modules offrent des performances accrues, capables de gérer des puissances plus importantes.
Notre ancien boîtier V2, bien que très polyvalent, ne répondait plus parfaitement aux exigences thermiques des fortes charges actuelles. Pour garantir une sécurité et une durabilité maximales, notamment pour tenir une charge résistive de 14A dans un environnement à 40°C, nous avons décidé de spécialiser nos boîtiers.
C’est pourquoi la gamme DRB V3 se scinde désormais en deux versions distinctes.
1. Le Boîtier Rail DIN "Standard" (DRB-1-3-00)
Ce boîtier est conçu pour les installations courantes où les modules NodOn n'ont pas besoin de supporter des charges électriques très importantes. C'est le boîtier idéal pour l'éclairage, les volets roulants ou les contacts secs.
Caractéristiques principales :
- Intensité max : 6 A
- Usage : Éclairage, ouvrants, contact sec, etc.
-
Modules compatibles :
- SIN-X-1-20 (Modules multifonction 1 canal)
- SIN-X-2-20 (Modules éclairage ON/OFF 2 canaux)
- SIN-X-RS-20 (Modules volet roulant)
- SIN-X-SM-21 (Modules mesure de consommation)
- Température de fonctionnement : -20°C à 40°C
- Dimensions : 82×66×25 mm
-
Poids : 48 g
2. Le Boîtier Rail DIN "Puissance" (DRB-1-3-10)
Ce boîtier a été spécifiquement développé pour les installations où les modules doivent piloter des charges importantes ou effectuer des mesures de consommation. Son architecture interne et son PCB sont optimisés pour une meilleure tenue en température.
Caractéristiques principales :
- Intensité max : 14 A
- Usage : Chauffage, chauffe-eau, fonctions de mesure (Metering).
-
Modules compatibles :
- SIN-X-1-20 (Modules multifonction 1 canal)
- SIN-X-1-21 (Modules multifonction avec mesure de consommation)
- SIN-X-FP-21 (Modules Fil Pilote)
- Température de fonctionnement : -20°C à 40°C
- Dimensions : 82×66×25 mm
- Poids : 48 g
Attention : Changement important au niveau du câblage (Pin Out) !
C'est le point le plus important de cette mise à jour. Le câblage de ces nouveaux boîtiers V3 est différent de l'ancienne version V2, et il diffère également entre la version "Standard" et la version "Puissance".
L'optimisation thermique a nécessité de revoir la correspondance entre les bornes du module inséré et les bornes de sortie du boîtier Rail DIN. Il ne suffit plus de brancher "en face" !
Le cas particulier du module SIN-X-1-20
Le module SIN-X-1-20 est le seul à être compatible avec les deux versions du boîtier, mais son usage change radicalement selon le boîtier choisi :
-
Dans le boîtier "Standard" (DRB-1-3-00) : Il est utilisé pour ses fonctionnalités de contact sec (libre de potentiel) en sortie des bornes 4 et 5 du DRB.
- Dans le boîtier "Puissance" (DRB-1-3-10) : Il peut être utilisé au choix en sortie sous tension (shunt à faire entre les bornes 1 et 2 du DRB) pour alimenter des produits de puissance, ou en contact sec (libre de potentiel) en sortie des bornes 1 et 4 du DRB.
Schémas de correspondance
Il est impératif de vous référer aux schémas de câblage spécifiques à chaque boîtier avant toute installation.
Câblage du boîtier "Standard" :
Câblage du boîtier "Puissance" :
Pas de panique : de nouveaux stickers sont inclus !
Nous sommes conscients que ce changement de correspondances peut être déroutant lors de l'installation si vous avez utilisé auparavant l'ancien DRB.
Pour vous faciliter la tâche et éviter les erreurs, nous fournissons désormais un nouveau jeu de 5 planches de stickers dans chaque boîte de DRB V3.
Ces stickers sont à coller directement sur vos modules SIN avant de les insérer dans le boîtier. Ils indiquent visuellement la nouvelle correspondance des bornes (C, N, L, entrées interrupteurs) adaptée au boîtier que vous utilisez.
En résumé
L'arrivée de la gamme DRB V3 marque une étape importante pour la fiabilité de vos installations connectées en tableau électrique. En choisissant le boîtier adapté (Standard pour les usages courants, Puissance pour le chauffage et la mesure), vous garantissez une performance optimale et sécurisée.
N'oubliez juste pas de bien vérifier les nouveaux schémas de câblage et d'utiliser les stickers fournis !
Plus d'infos :
