Votre installation électrique consomme, produit, recharge — mais reste une boîte noire. Le SEM-4-1-00 mesure chaque circuit avec précision et remonte les données en temps réel dans votre passerelle Zigbee.
Le problème : une consommation électrique invisible
Dans la plupart des installations résidentielles et tertiaires, impossible de savoir en temps réel ce que consomme chaque circuit — chauffage, VMC, borne de recharge, panneaux solaires. Faute de mesure précise, pas d'optimisation possible, et la facture énergétique reste opaque.
Le Compteur d'énergie Intelligent Zigbee NodOn résout ce problème à la source, directement dans votre tableau électrique, sans remplacement d'équipement.
Le SEM-4-1-00 : un compteur de précision dans votre tableau
Ultra-compact (46,8 × 17,8 × 21,3 mm), le compteur s'installe directement dans votre tableau électrique et mesure avec précision de 1 % la consommation — ou la production — d'un circuit électrique. Il remonte les données en temps réel dans votre passerelle Zigbee ou votre GTB
|
📊
Mesure complète
Courant, tension, puissance active, énergie cumulée, et plus — jusqu'à 63 A par circuit
|
🔄
Mesure bidirectionnelle
Mesure aussi bien la consommation que l'injection sur le réseau — idéal pour les installations solaires
|
|
🎯
Précision ±1 %
Classe 1,0 selon IEC 61557-12 — des données fiables pour piloter vos automatisations
|
📐
Profil ultra-compact
Le module s'intègre discrètement dans n'importe quel tableau électrique
|

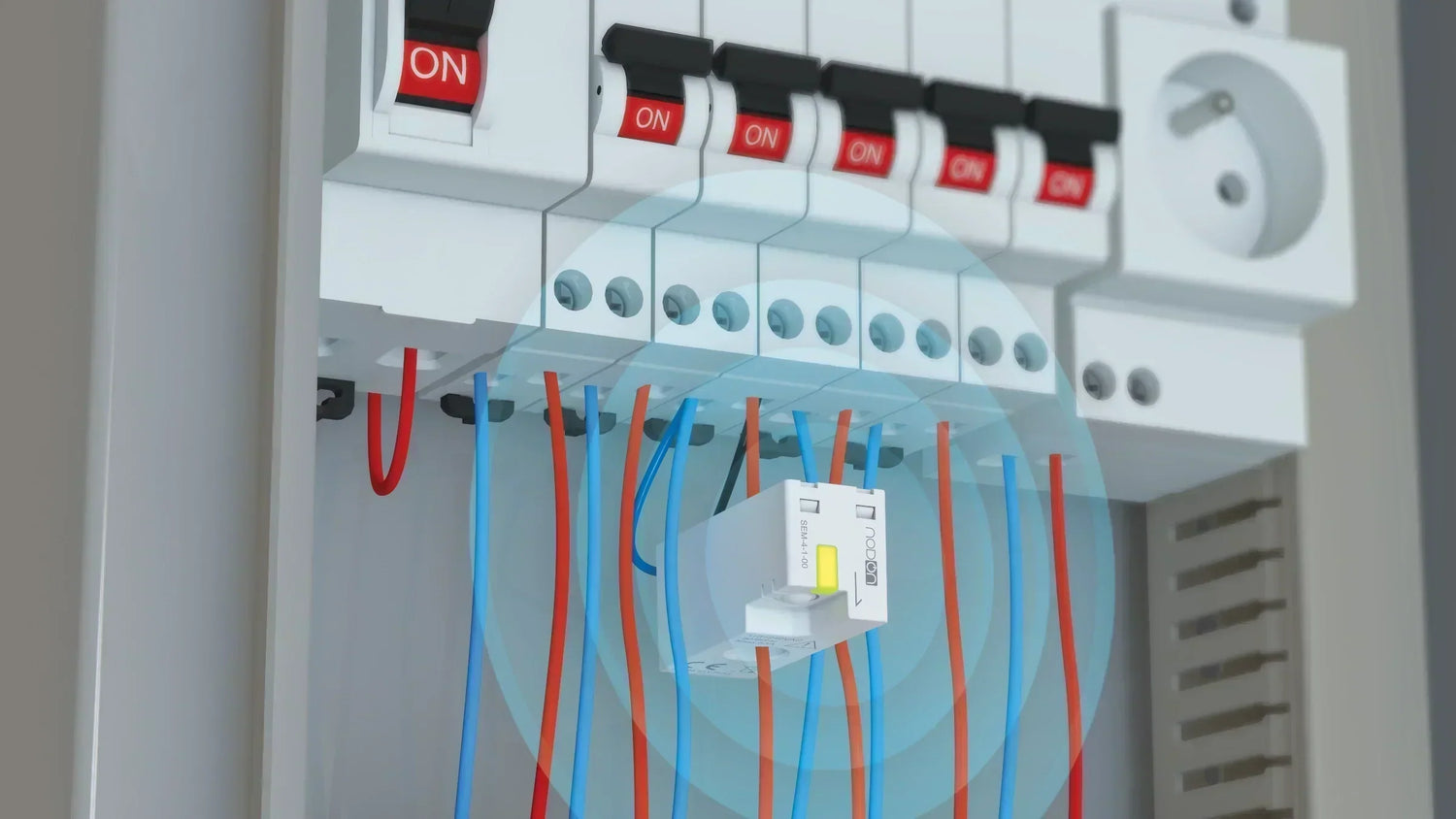

Installation : dans le tableau électrique
Le SEM-4-1-00 s'installe directement sau tableau, sur le câble de phase du circuit à surveiller. Il s'auto-alimente via les câbles L et N, sans câblage supplémentaire. Deux schémas d'installation sont possibles selon la configuration de votre tableau :
|
Schéma A
Circuit aval direct
Le compteur est installé en aval du disjoncteur, directement sur le circuit à surveiller. Il mesure l'énergie circulant dans le sens de la flèche imprimée sur le boîtier.
|
Schéma B
Mesure de production
Pour les installations solaires ou toute source d'énergie injectant sur le réseau, le compteur mesure les flux de production.
|
Configuration en 3 étapes
|
1
|
Installation électrique
Coupez l'alimentation au tableau. Installez le SEM-4-1-00 sur le câble de phase à mesurer puis raccordez les câbles L et N : le compteur s'alimente lui-même. Remettez l'alimentation — la LED s'allume fixe si tout est correct.
|
|
2
|
Inclusion dans votre réseau Zigbee
Activez le mode d'inclusion sur votre passerelle Zigbee (Home Assistant, Jeedom, Zigbee2MQTT, Homey…) ou GTB. Appuyez brièvement sur le bouton d'appairage du compteur jusqu'à ce que la LED clignote rapidement. Une fois l'inclusion réussie, la LED reste fixe.
|
|
3
|
Suivi et automatisations
Le compteur remonte en temps réel la puissance instantanée, l'énergie cumulée, le courant et la tension dans votre interface domotique. Vous pouvez créer des tableaux de bord, des alertes de dépassement ou des automatisations basées sur la consommation mesurée.
|
Ce que vous pouvez surveiller et automatiser
| ☀️ Suivi de la production et de la consommation dans une installation photovoltaïque | 🏢 Répartition des coûts énergétiques par zone dans un bâtiment partagé (coworking, immeuble) |
| 🚗 Pilotage intelligent de la recharge d'un véhicule électrique selon la disponibilité du réseau | 🔔 Alertes en cas de dépassement de seuil de consommation ou de comportement anormal d'un équipement |
Le produit
Le SEM-4-1-00 s'installe seul sur n'importe quel circuit 1P+N de votre tableau électrique et communique directement avec votre passerelle Zigbee ou GTB.
|
Compteur
SEM-4-1-00
Compteur d'énergie Intelligent Zigbee
Voir le produit →
|
Caractéristiques clés
Mesure : 50 mA – 63 A
Précision : ±1 % (Classe 1,0)
Alimentation : 110-240V AC auto-alimenté
Protocole : Zigbee 3.0
Dimensions : 46,8 mm (H) x 17,8 mm (L) x 21,3 mm (P)
|
